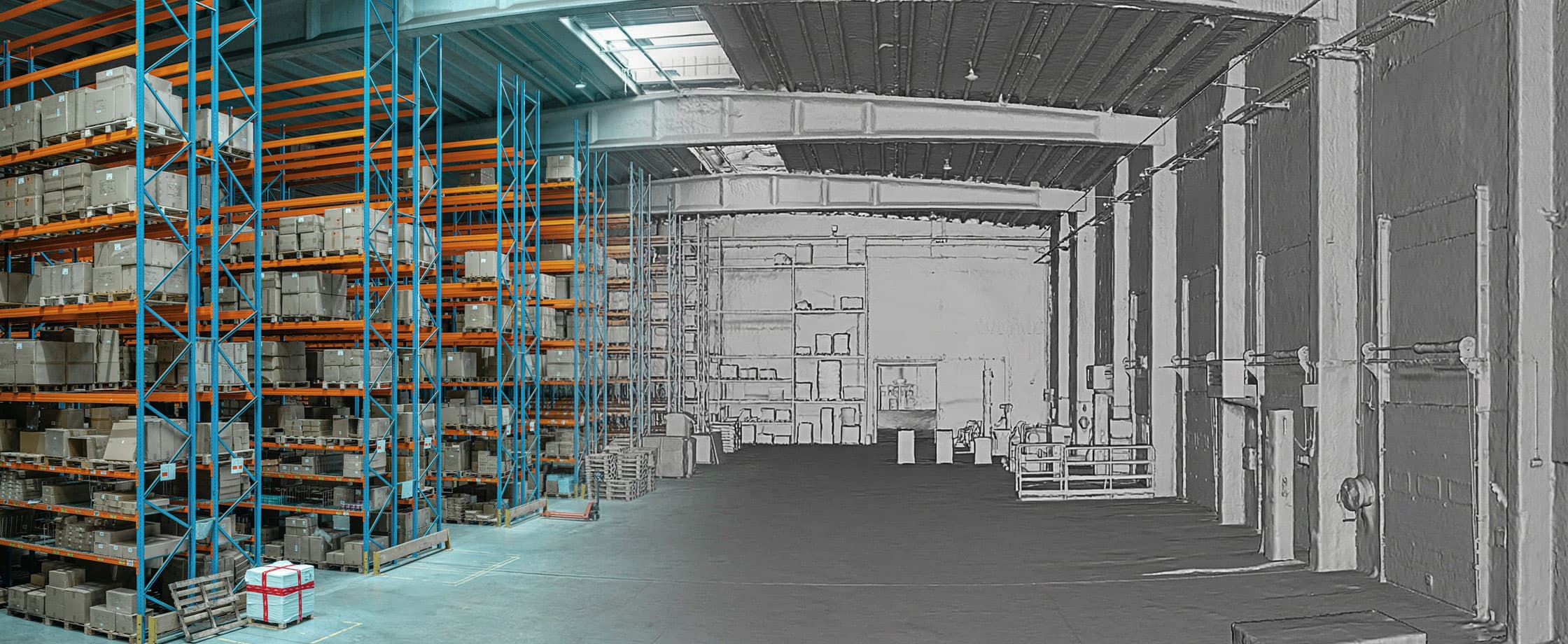

3D Scanner für Gebäudescans & Raumvermessung

3D Scans von Immobilien schaffen eine verlässliche Grundlage für Planung und Umsetzung. Statt einzelner Messpunkte steht ein vollständiges digitales Abbild zur Verfügung. Wege, Öffnungen, vorhandene Leitungen und Störgeometrien werden exakt erfasst. Das erleichtert die Integration neuer Anlagen und die Anbindung an bestehende Infrastruktur. Die Daten ermöglichen zusätzlich eine sichere Planung von Fördertechnik und Robotik sowie die Kollisionsprüfung in Simulationen. Fehlende Unterlagen, unklare Auflasten oder Informationen zu Fluchtwegen und Dachaufbauten werden durch eine vollständige Bestandsaufnahme ersetzt. Im Vergleich zur manuellen Vermessung entfallen zeitaufwendige Vor Ort Termine, Nachmessungen und ungenaue Einzeldaten. 3D Scans beschleunigen Abläufe, erhöhen die Planungsqualität und reduzieren Risiken im gesamten Projekt.

Layout "proContra" noch nicht implementiert

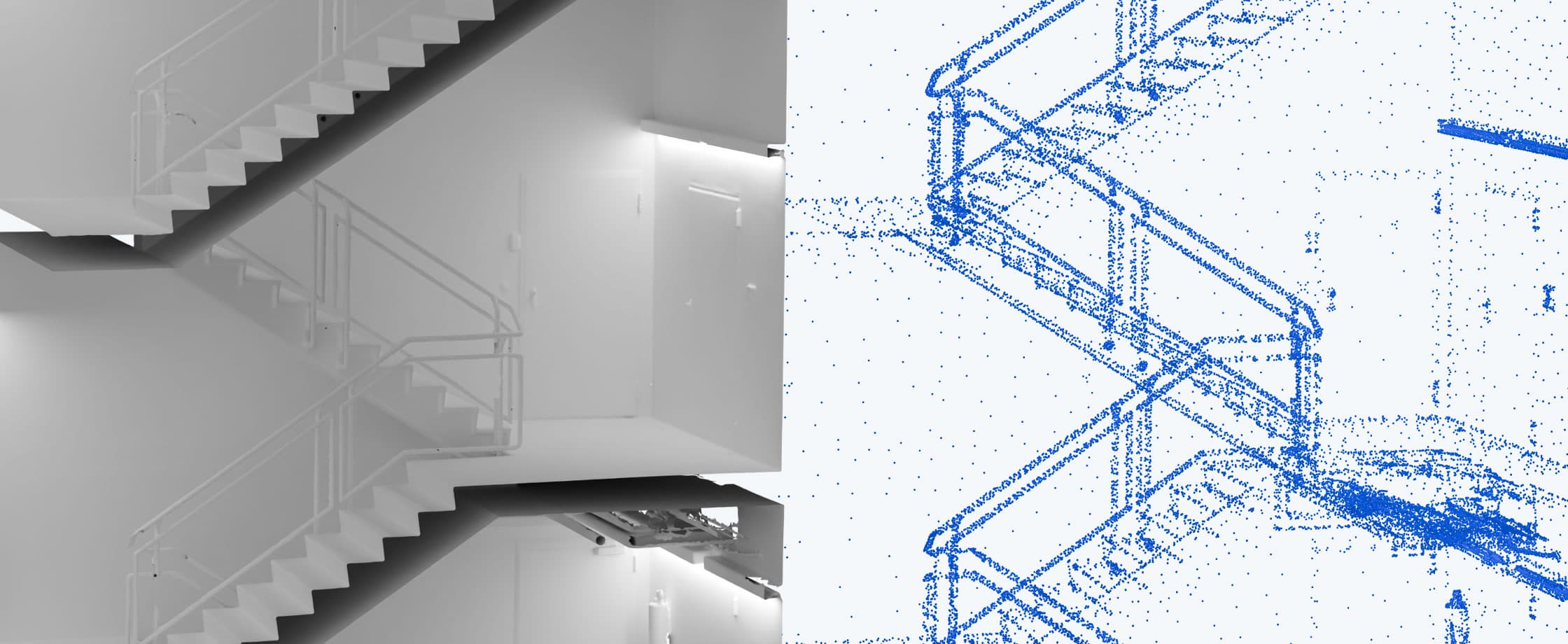

Gebäudescans mit 3D Scanner: Punktwolken vs. Netzmodelle

Viele 3D Scanner liefern lediglich Punktwolken, also einzelne Messpunkte, die erst aufwendig weiterverarbeitet werden müssen. Netzmodelle verbinden diese Punkte direkt zu geschlossenen Flächen und bilden Wände, Decken, Anlagen und Installationen als nutzbare Geometrie ab. Unsere 3D Scanner erfassen wahlweise Punktwolken oder erzeugen direkt präzise Netzmodelle. Dadurch stehen sofort nutzbare Daten für CAD, BIM und technische Dokumentation zur Verfügung und der Nachbearbeitungsaufwand sinkt deutlich.

Anwendungsbeispiele von 3D Gebäudescans

3D Gebäudescans schaffen eine präzise digitale Grundlage für Planung, Prüfung und Optimierung im Bestand. Vom passgenauen Einbau über Qualitätskontrollen bis zur Mengenermittlung ermöglichen die Daten eine realitätsnahe, effiziente und belastbare Weiterverarbeitung der erfassten Geometrie.

Digitale Ausbau- und Anbauplanung auf Basis von 3D Scans

Die digitale Ausbau und Anbauplanung auf Basis präziser Gebäudescans schafft eine belastbare Grundlage für bauliche Veränderungen im Bestand, insbesondere bei Anbauten. Ein detailliertes 3D Netzmodell bildet die vorhandene Geometrie vollständig ab und ersetzt ungenaue Altpläne oder manuelle Aufmaße. Neue Bauteile, Erweiterungen oder Aufstockungen lassen sich direkt im digitalen Abbild planen und exakt an die bestehende Struktur anbinden. Höhen, Anschlusspunkte, Tragwerke und vorhandene Installationen werden realitätsnah berücksichtigt, sodass Planungssicherheit entsteht und Risiken bei der Umsetzung deutlich reduziert werden.

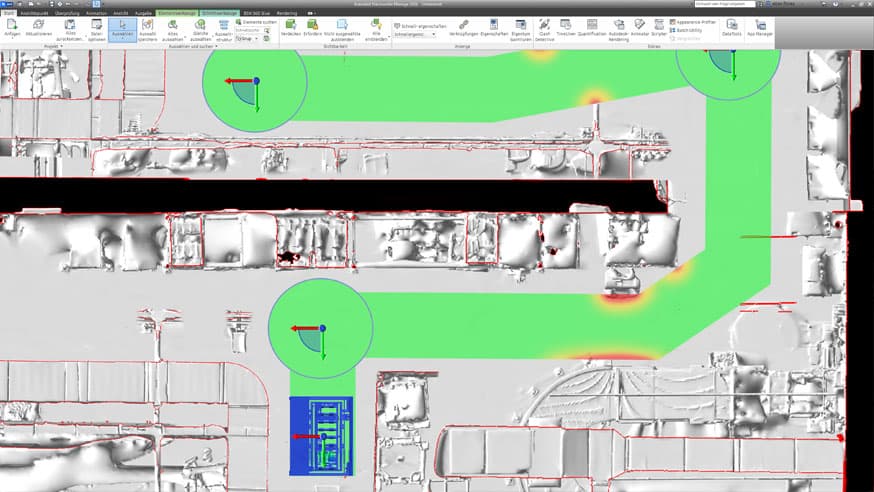

3D Scanbasierte Anlagenplanung für sichere Integration

Ein präziser 3D-Scan bildet Gebäude und Umgebung realitätsgetreu ab. Auf dieser Basis lassen sich Transportwege, Einbringöffnungen und Aufstellflächen für Anlagen bereits vorab exakt planen. Gebäudestrukturen und Störgeometrien werden direkt berücksichtigt, sodass Kollisionen früh erkannt und Montage sowie Installation sicher vorbereitet werden können.

Digitale Qualitätskontrolle von Hallen, Gebäuden und Industrieanlagen

Die digitale Qualitätsprüfung mit 3D Scan ermöglicht eine präzise Deformations und Setzungsanalyse im Bestand. Wände, Decken und Träger können auf Durchbiegungen, Verformungen oder Lageveränderungen geprüft werden, ohne in die Bausubstanz einzugreifen. Auf Basis eines hochauflösenden Netzmodells wird der Ist Zustand exakt dokumentiert und als belastbare Referenz gespeichert. Durch regelmäßige Messungen lassen sich Veränderungen über definierte Zeiträume hinweg nachvollziehen und objektiv bewerten. So entsteht eine verlässliche Grundlage für Instandhaltung, Sanierungsplanung und die technische Bewertung von Gebäuden und Industriehallen.

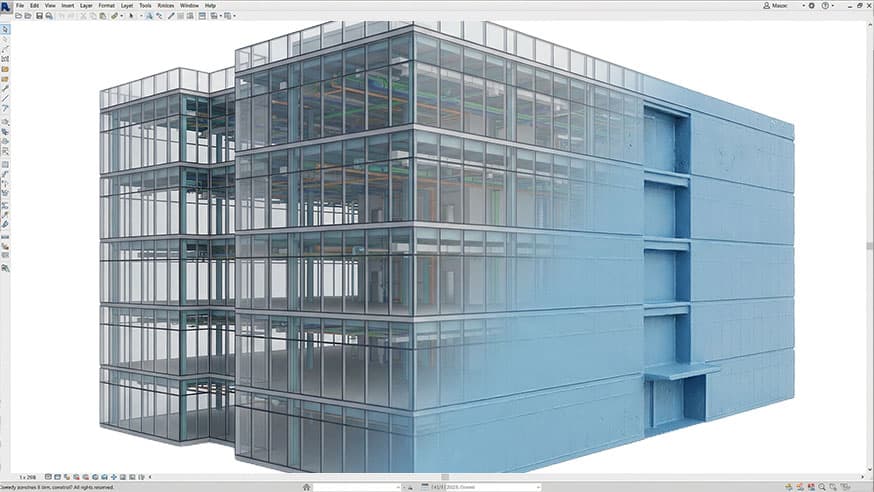

Digitaler Zwilling für BIM-Dokumentation

Ein präziser 3D Scan bildet die reale Gebäudesituation digital ab und dient als Grundlage für einen aktuellen BIM Datenbestand. Anschlüsse, Leitungen und technische Installationen werden erfasst und strukturiert dokumentiert. So entsteht ein digitaler Zwilling des Gebäudes, der Planung, Betrieb und spätere Umbauten oder Modernisierungen zuverlässig unterstützt.

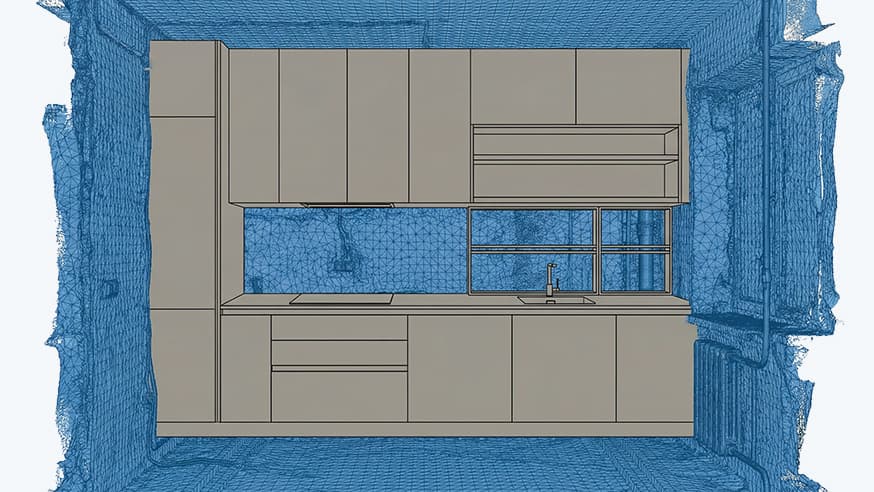

Passgenaue Integrationsplanung für Gebäude

Die passgenaue Integrationsplanung im Bestand basiert auf einem präzisen 3D Scan und einem daraus erzeugten Netzmodell der realen Geometrie. Neue Einbauten werden digital mit der vorhandenen Bausubstanz abgeglichen, bevor sie umgesetzt werden. Leitungen, Kabeltrassen und Lüftungssysteme lassen sich exakt in bestehende Strukturen integrieren, Maschinen, Einbauten oder Möbel werden auf Basis realer Maße positioniert. So entsteht Planungssicherheit, Kollisionen werden frühzeitig erkannt und kostspielige Anpassungen auf der Baustelle vermieden.

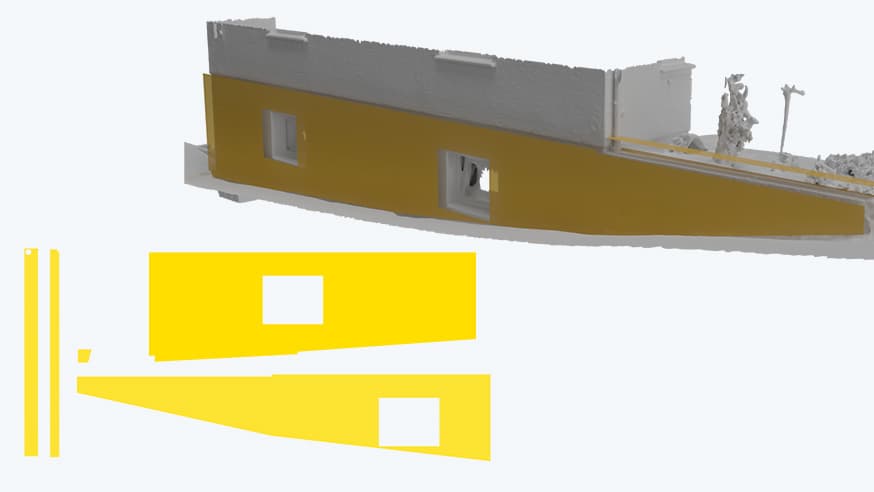

3D Scan für präzise Flächen- und Materialkalkulation

Ein 3D Scan ermöglicht eine präzise Flächen und Materialkalkulation auf Basis realer Geometrie. Aus dem Netzmodell lassen sich Fassadenflächen, Dämmflächen und Volumina direkt ermitteln, inklusive aller Unebenheiten und Details. So kann etwa die exakte Zuschneidung von Metallverkleidungen abgeleitet oder die Planung von PV Anlagen berechnet werden. Das erhöht die Kalkulationssicherheit und reduziert Materialüberschuss.

3D Daten aus verschiedenen Quellen kombinieren und zu einem Netz fusionieren

Die Scans des Langstreckenscanners Artec Ray II lassen sich noch einfacher mit 3D Daten eines Handscanners kombinieren. Der Artec Ray II eignet sich perfekt für die vollständige Erfassung von Räumen oder großen Objekten, während die handgeführten Scanner Artec Leo, Eva oder Spider II spezielle Bereiche in maximaler Auflösung erfassen oder schwer erreichbare Stellen abdecken können. Durch die Kombination der großen Reichweite eines Langstreckenscanners mit der Bequemlichkeit und Präzision von handgeführten Scannern lassen sich Gebäude und Räume so mit allen benötigten Bereichen und Details erfassen.

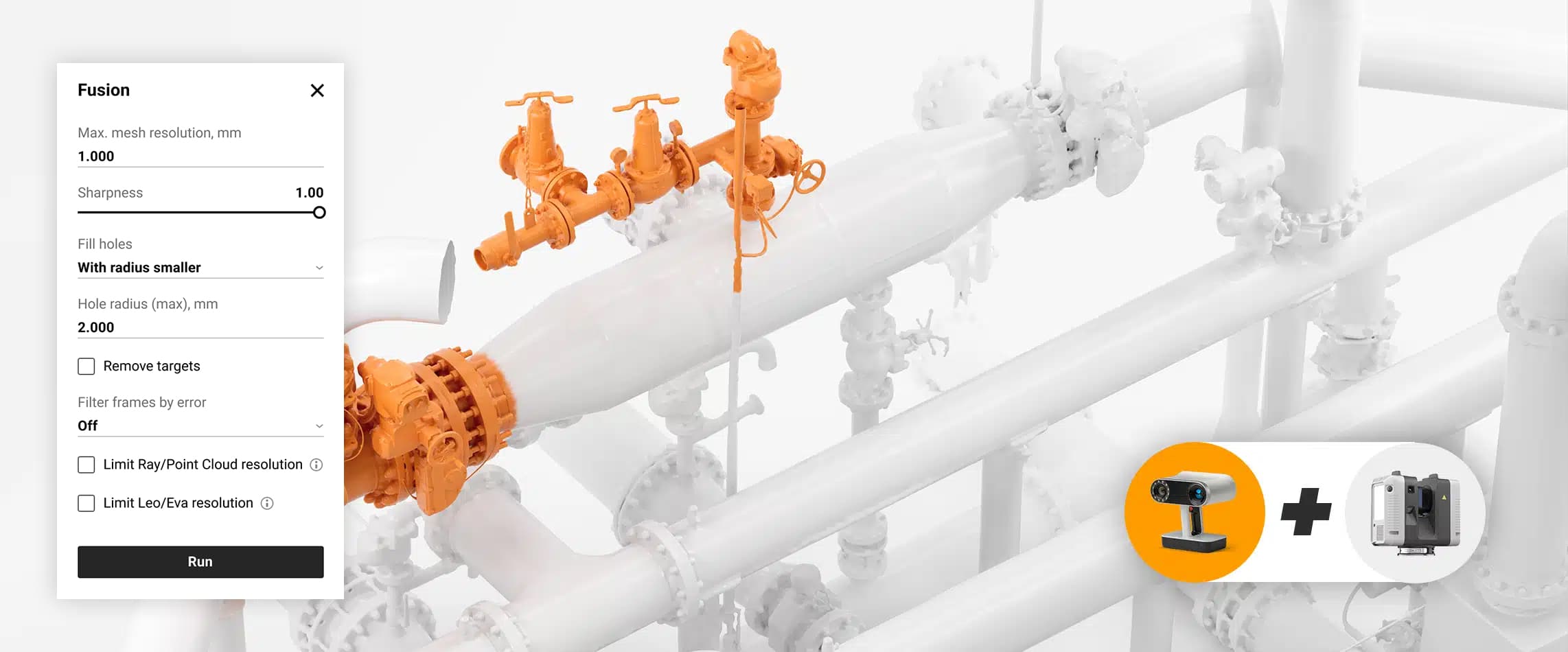

Artec Studio Verarbeitung von Netzdaten verschiedener 3D Scanner

Häufige Fragen

Der 3D Scan bildet die reale Struktur vollständig digital ab. In Kombination mit BIM entsteht daraus ein digitaler Zwilling, der alle relevanten Informationen zu Geometrie und Technik enthält und langfristig für Betrieb, Wartung und Planung genutzt wird.

Für viele Anwendungen ist die reine Punktwolke zu abstrakt und erfordert zusätzliche Verarbeitung. Ein Netzmodell hingegen stellt direkt nutzbare Flächen und Geometrien bereit und bietet damit insbesondere in der CAD-, BIM- und Anlagenplanung klare Vorteile. Bauteile können unmittelbar erkannt, Flächen direkt berechnet und der Aufwand für die Nachbearbeitung deutlich reduziert werden.

Ein 3D Scanner erfasst nicht nur einfache Geometrien, sondern auch verwinkelte Strukturen, schwer zugängliche Bereiche und technische Installationen. Das Ergebnis ist eine lückenlose digitale Dokumentation, die klassische Bestandspläne in dieser Genauigkeit und Vollständigkeit oft nicht leisten können.

Moderne 3D Scanner wie der Artec Ray II erreichen im Hallenscan Genauigkeiten von etwa 1,9 mm. Durch die vollständige Erfassung der Geometrie werden typische Messfehler vermieden. In Kombination mit Handscannern lässt sich die Genauigkeit weiter steigern, indem Details wie Leitungstrassen oder Einbauten hochauflösend ergänzt werden.
